Tensile Structure

막구조물

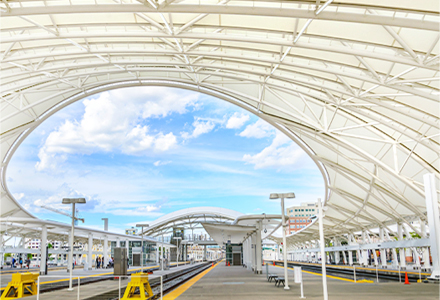

A membrane structure is a structure using a coated fabric as its main material. In particular, it refers to a structure that uses a ductile membrane as a structure and maintains a stable shape against external load by introducing initial tension and increasing rigidity. Membrane structures provide a very effective structural system that covers a large space, and are used for various purposes owing to their advantages in terms of lightness and constructability due to the light permeability of the membrane material.
막구조라함은 코팅된 직물을 주재료로 하여 사용하는 구조를 말하며, 특히 구조체로서 연성을 가진 막을 사용하여 초기장력을 도입하고 강성을 늘림으로서 외부 하중에 대해 안정된 형태를 유지하는 구조물을 말한다.

막구조는 대형 공간을 덮는 매우 효과적인 구조시스템으로서 막재료의 투광성 때문에 내부가 밝고 경량성, 시공성 측면에서 이점을 갖고 있어 다양한 용도로 사용되고 있다.

Designability 디자인성: Because they are ductile, it is possible to freely create geometric shapes with curved surfaces and appearances.

연성체이므로 기하학적인 곡면의 형상과 외관 형태의 자유로운 연출이 가능

Economics 경제성: Since they are 1/30 the weight of steel, construction costs can be reduced by making substructures lighter.

스틸 중량의1/30 수준이어서 하부구조 시스템의 경량화로 공사비 절감

Constructability 시공성: Construction time can be reduced since they can be cut and welded at the factory.

공장에서 재단, 접합되어 현장에서는 설치만 하면 되므로 공기 단축 가능

Durability 내구성: Varies slightly depending on the membrane material, but more than 30 years of use is possible when using a PTFE membrane material.

막재에 따라 조금씩 다르지만 PTFE 막재를 사용할 경우 기본적으로 30년 이상 사용 가능

Light Permeability 투광성: Since they are translucent and transmit natural light by about 13%, energy costs can be saved by reducing lighting facilities, and discoloration of interior finishing materials can be prevented by blocking ultraviolet rays.

반투명으로 자연광이13% 정도 투과하므로 조명 시설의 절감으로 에너지 비용이 절약되며 자외선을 차단함으로 내부 마감재의 변색 방지

Non-Flammability 불연성: Non-flammable with use of non-flammable materials such as fluorine resin coatings.

불소수지코팅 등 불연재의 사용으로 불연성을 지님

Sound Absorbability 흡음성: Flexibility and air permeability are ensured in the woven fabric structure, providing a sound-absorbing effect. Such effect can be increased by installing a double membrane.

직포구조에 유연성과 통기성을 확보하고 있어 흡음 효과를 지니고 있으며 이중막 설치를 통해 흡음 효과의 증대 가능

Cleaning Action 세정 작용: When the surface is coated, dust and foreign matter are washed away when it rains, and thus external cleanliness and light permeability are maintained.

코팅처리된 표면은 비가 내릴 때 먼지, 이물질 등이 씻겨내려가므로 외부 청결상태와 투광성 유지

Air membrane structure공기 막구조

Structural system 구조 시스템	Single membrane 1중막 Double membrane 2중막 Tube membrane 튜브막
Characteristics 특성	Being supported by air pressure, there is no need for columns or beams. 공기압에 의해 지지되므로 기둥이나 보가 필요 없음 Curved-type roof shape 곡면 형태의 지붕 형상 Space of more than 100m can be created by using reinforced cable. 보강 케이블을 사용할 경우 100m 이상의 공간 창출도 가능 Maintenance cost is high due to need for constantly maintaining air pressure 지속적인 공기압 유지가 필요하여 유지 관리 비용이 많이 듬

Structural system
구조 시스템

Single membrane 1중막
Double membrane 2중막
Tube membrane 튜브막

Characteristics
특성

Being supported by air pressure, there is no need for columns or beams.
공기압에 의해 지지되므로 기둥이나 보가 필요 없음
Curved-type roof shape
곡면 형태의 지붕 형상
Space of more than 100m can be created by using reinforced cable.
보강 케이블을 사용할 경우 100m 이상의 공간 창출도 가능
Maintenance cost is high due to need for constantly maintaining air pressure
지속적인 공기압 유지가 필요하여 유지 관리 비용이 많이 듬

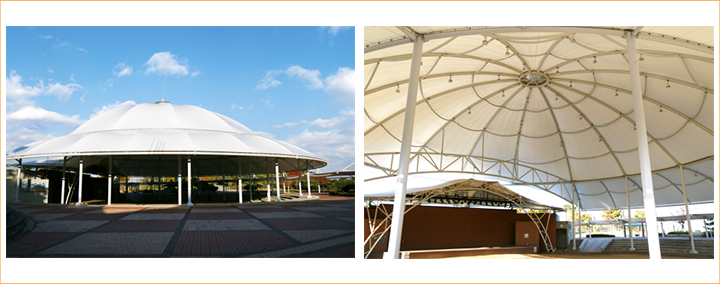

Frame-supported membrane structure프레임 지지 막구조

Structural system 구조 시스템	Truss space frame 트러스 스페이스프레임
Characteristics 특성	Supports the membrane using traditional structural materials such as iron or wood 철이나 목재 등의 전통적인 구조 재료를 이용하여 막을 지지 Roof shape is simple 지붕형상이 단순 Suitable for small spans 스팬이 작은 경우에 적합 Most common structural system 가장 보편적인 구조 시스템

Suspension membrane structure서스펜션 지지 막구조

Structural system 구조 시스템	Cable strut 케이블 스트러트
Characteristics 특성	Supported by tensile material 인장재에 의해 지지 Creation of geometrical roof types is possible 기하학적인 지붕 형태의 창출 가능 Suitable for large spans over 100m 100m가 넘는 대규모 스팬에 적합 Special skills are required for cable design and construction 케이블의 설계 및 시공에 특별한 기술이 필요

Hybrid membrane structure하이브리드 막구조

Structural system 구조 시스템	Frame 프레임 + Cable + 케이블
Characteristics 특성	Supported by composite structure of frame subjected to bending and compressive forces and cable subjected to tensile force 휨 및 압축력을 받는 프레임과 인장력을 받는 케이블의 복합 구조에 의해 지지 By utilizing the advantages of frame and suspension, it is possible to maximize space utilization 프레임의 장점과 서스펜션의 장점을 살려 공간 활용의 극대화 가능

Structural system
구조 시스템

Frame 프레임
+ Cable + 케이블

Characteristics
특성

Supported by composite structure of frame subjected to bending and compressive forces and cable subjected to tensile force
휨 및 압축력을 받는 프레임과 인장력을 받는 케이블의 복합 구조에 의해 지지
By utilizing the advantages of frame and suspension, it is possible to maximize space utilization
프레임의 장점과 서스펜션의 장점을 살려 공간 활용의 극대화 가능

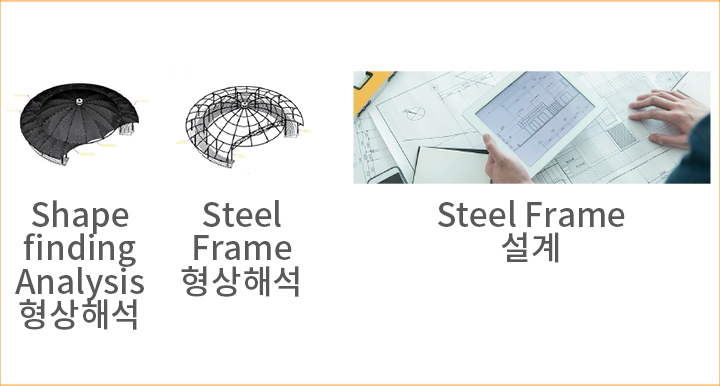

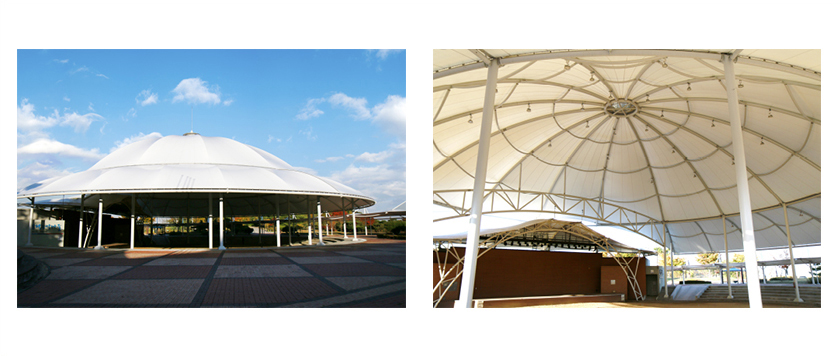

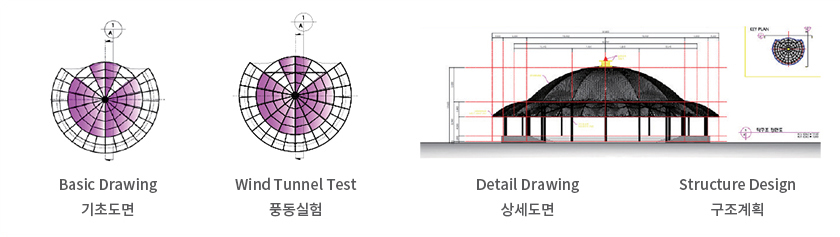

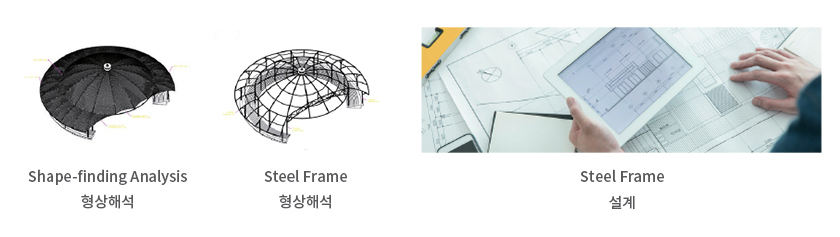

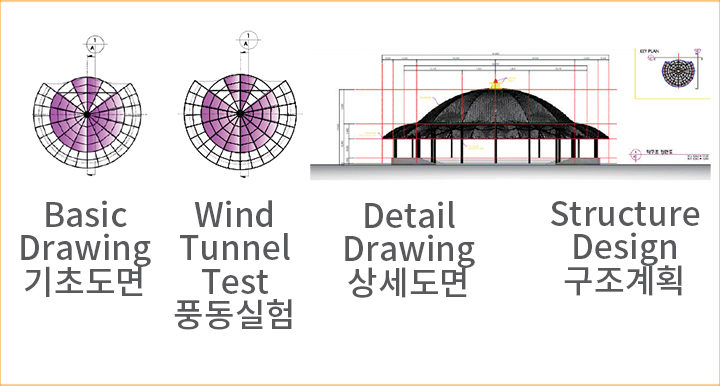

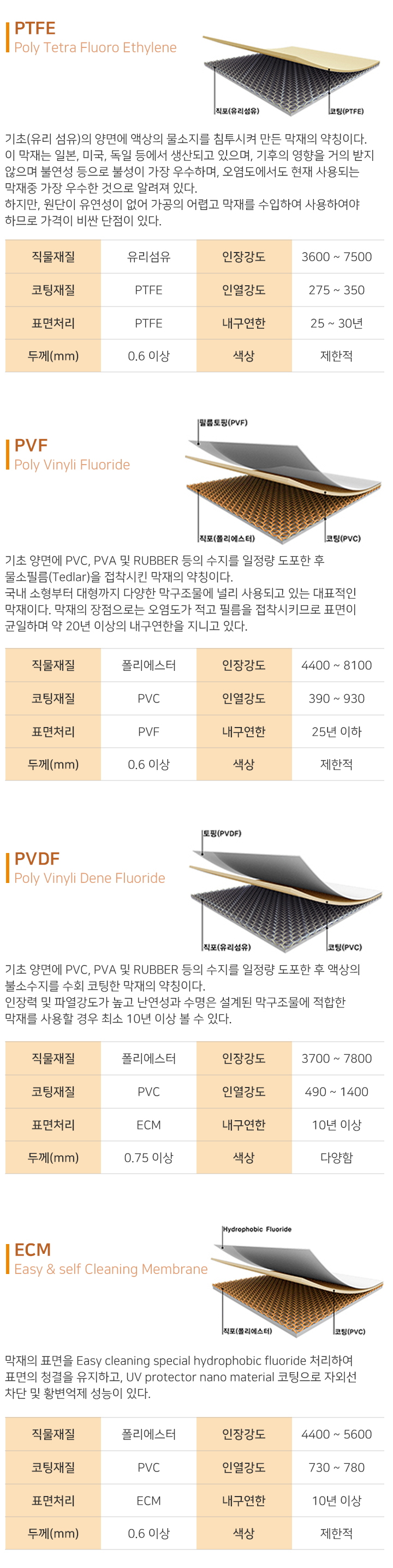

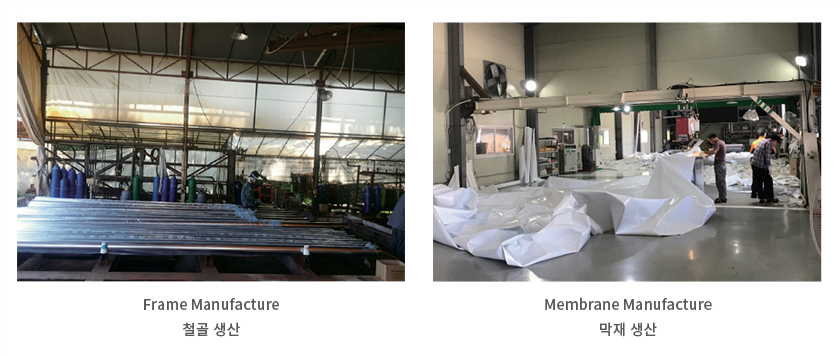

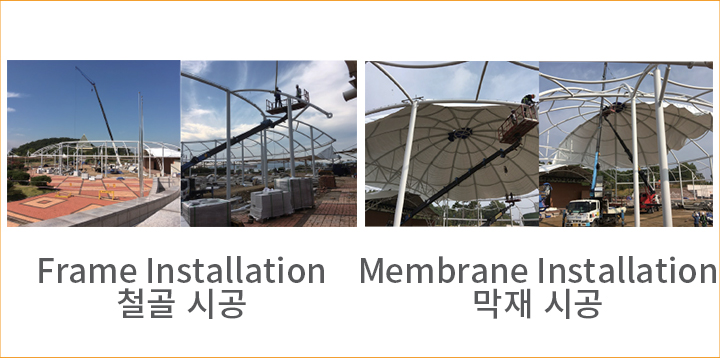

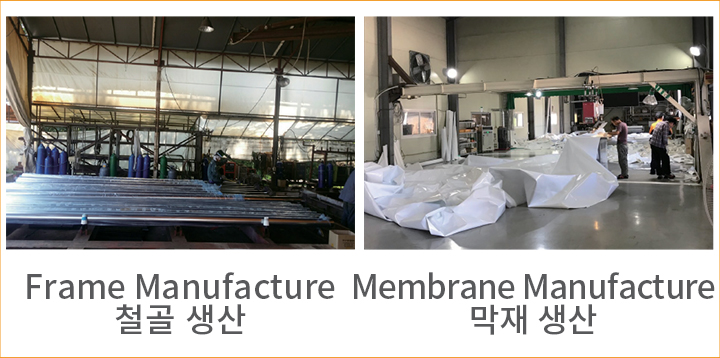

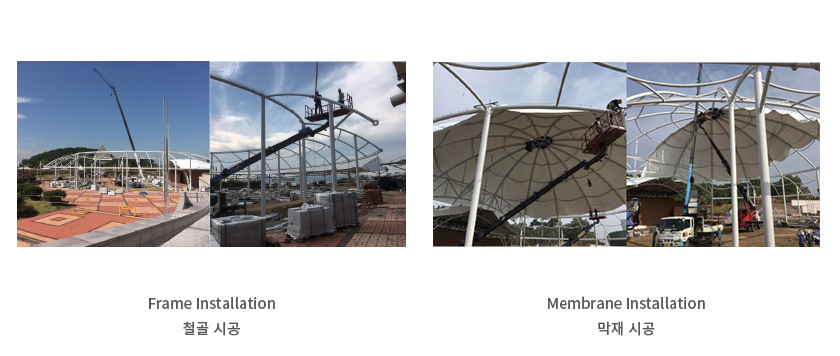

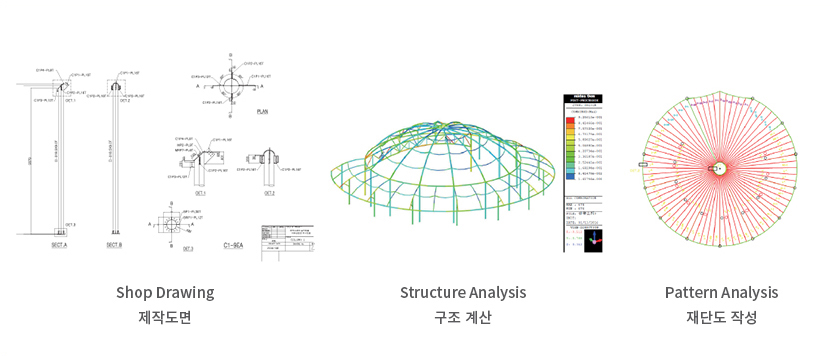

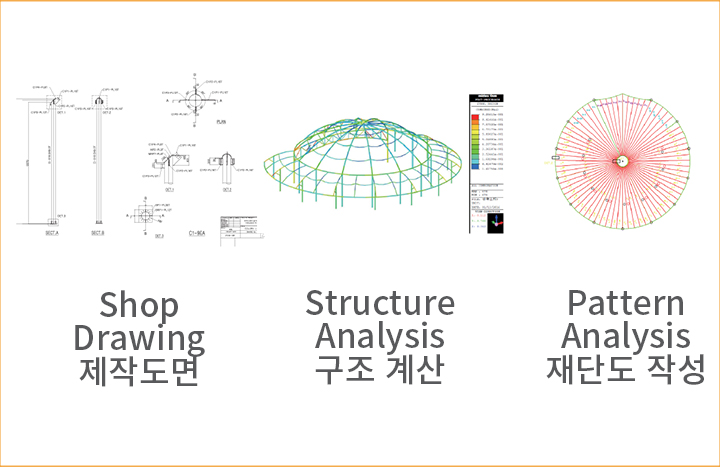

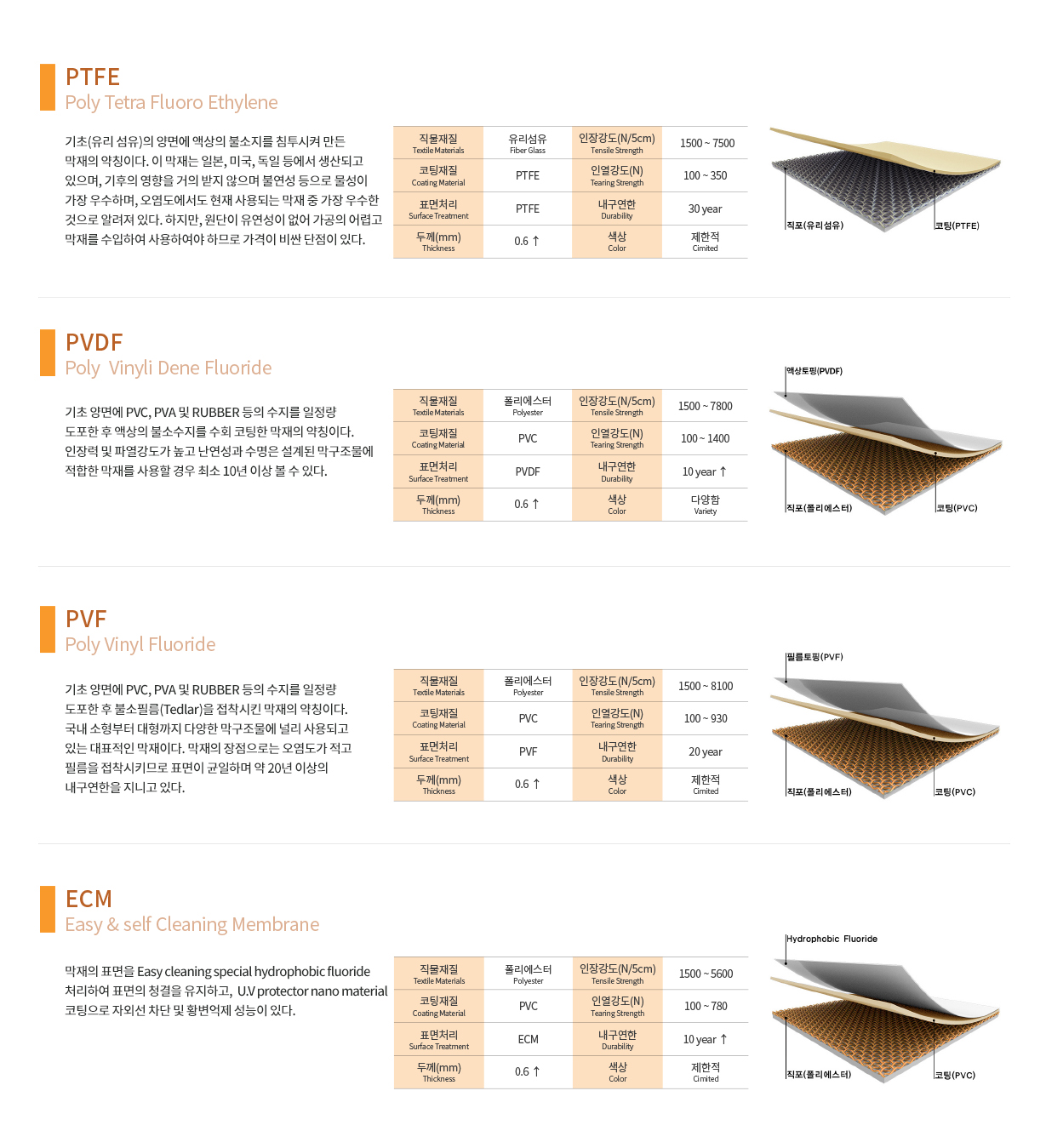

Classification of membrane materials by combination막재의 분류

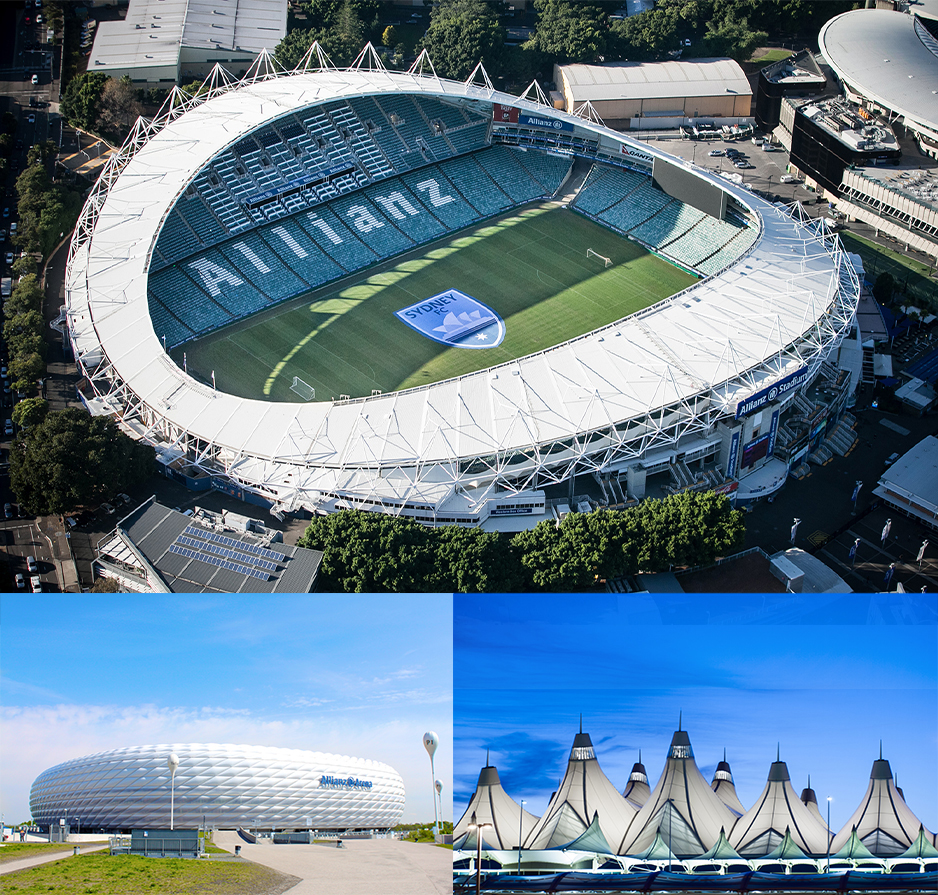

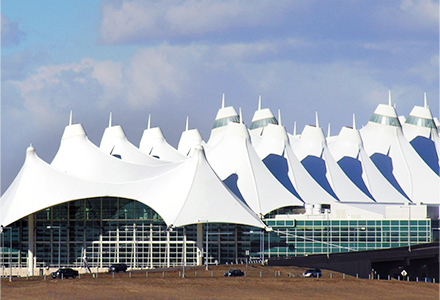

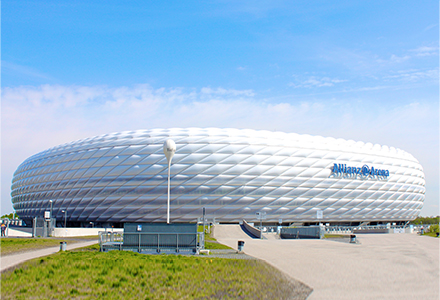

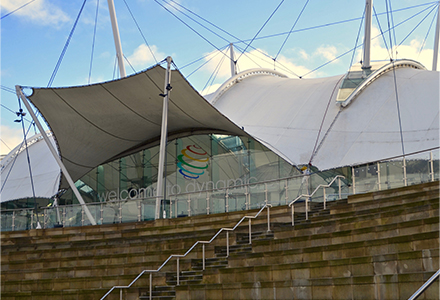

Iconic

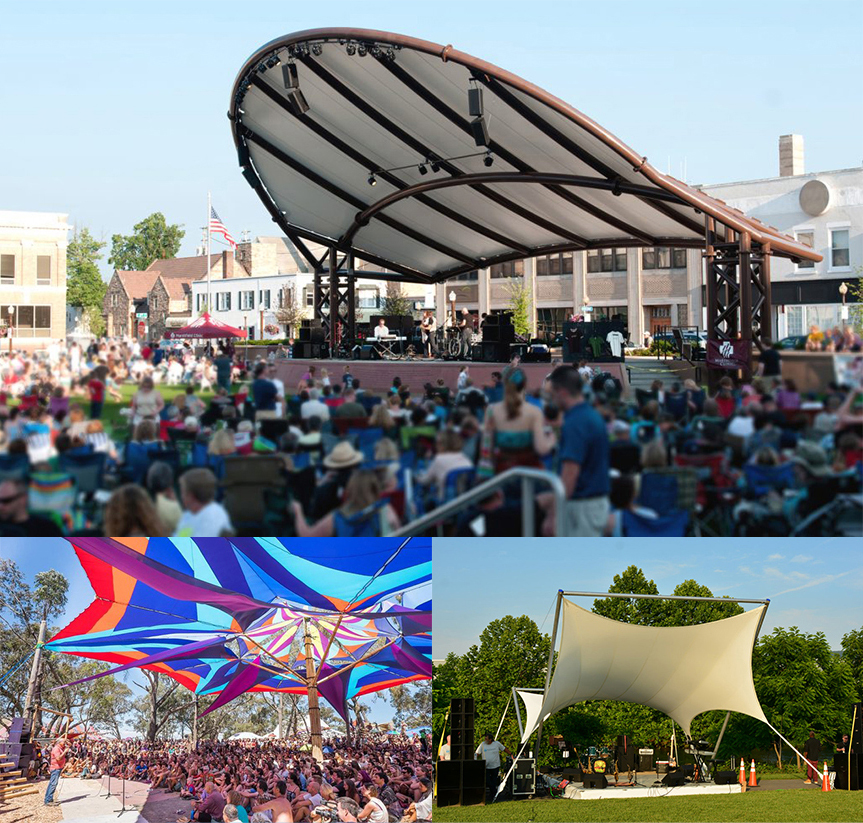

Outdoor Stage야외무대

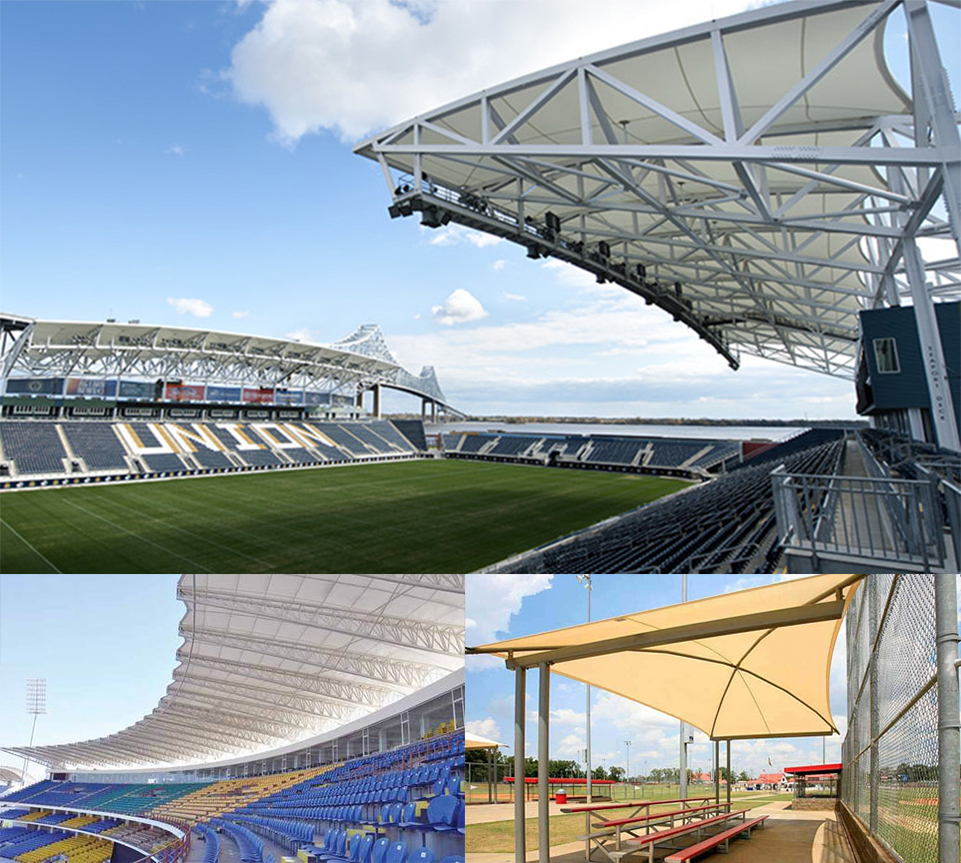

Sports스포츠

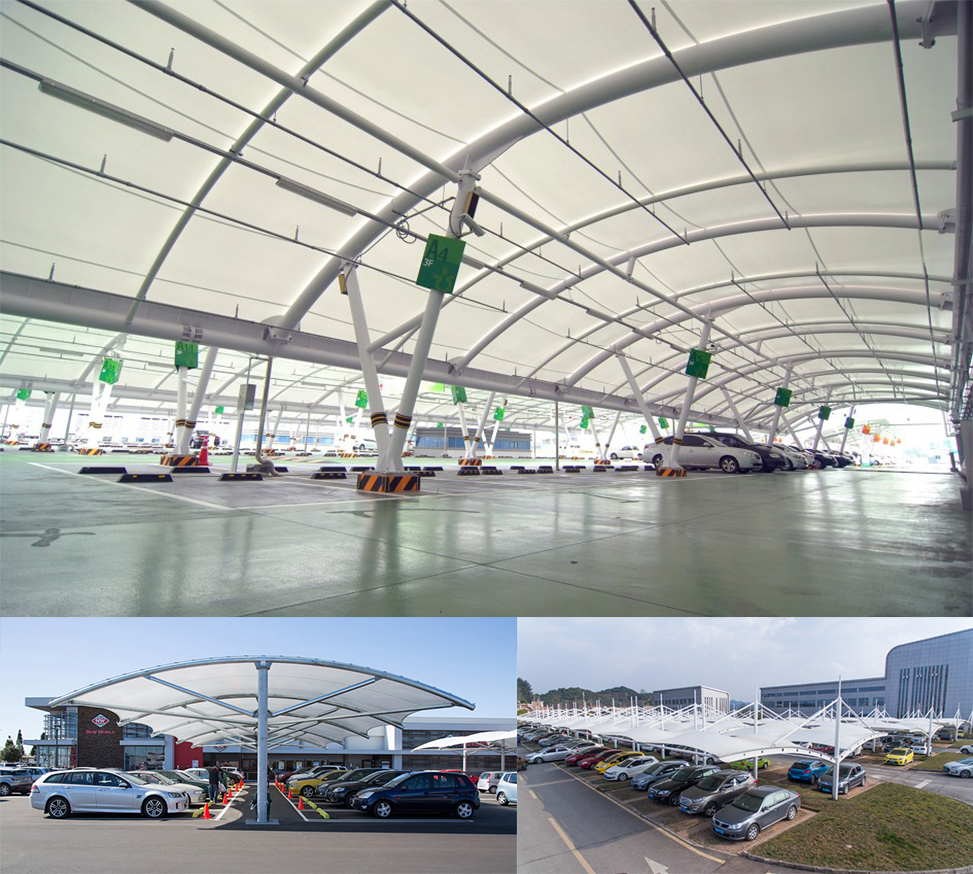

Car Park주차시설

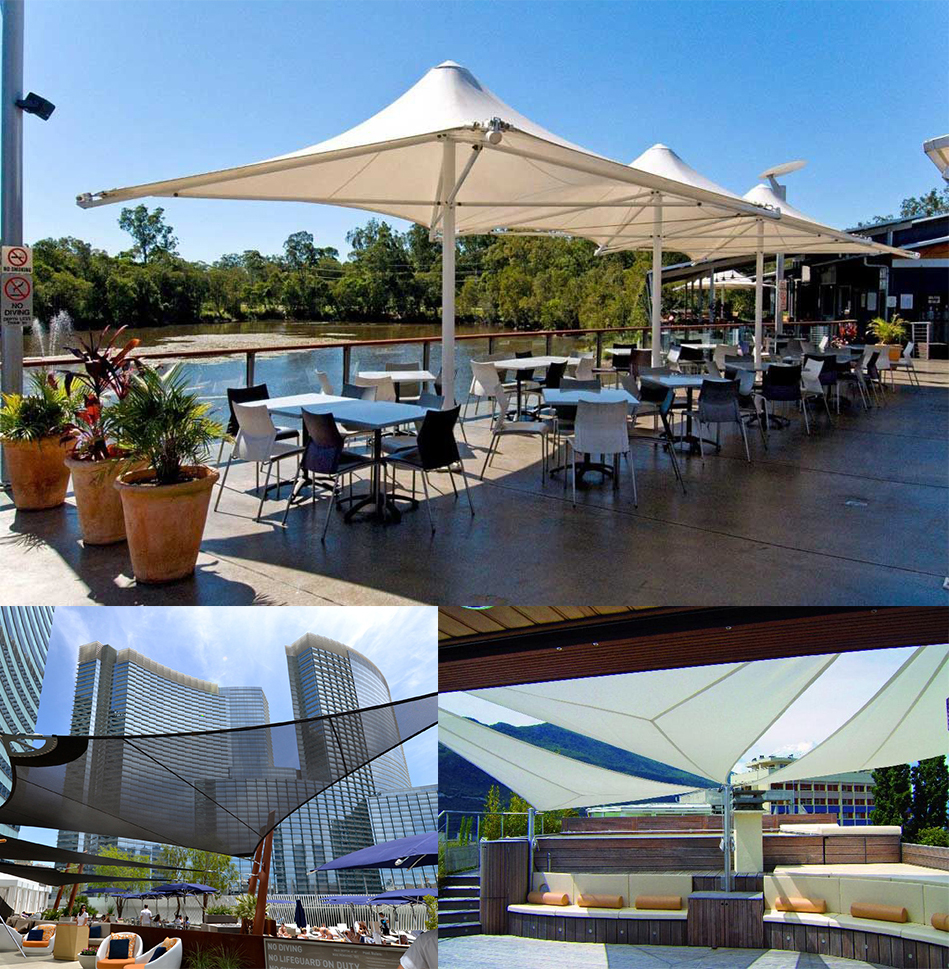

Courtyard야외쉼터

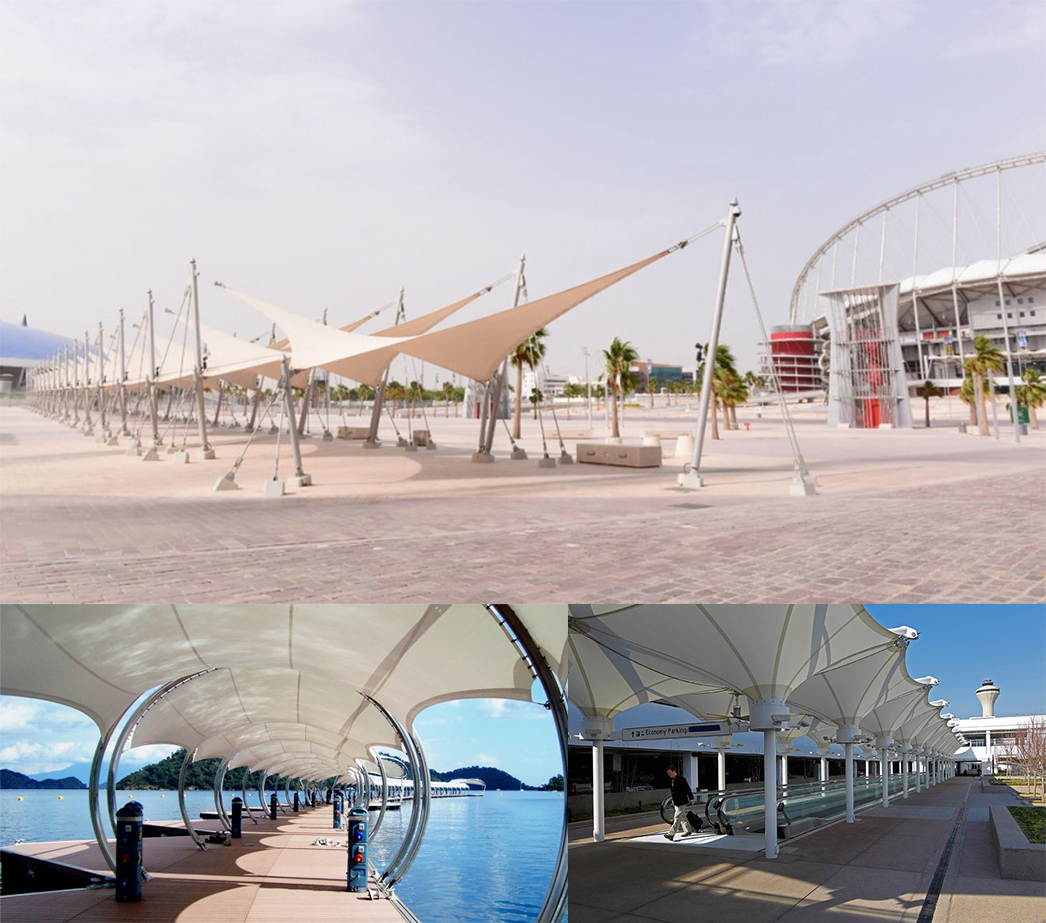

Walkway도보 통로

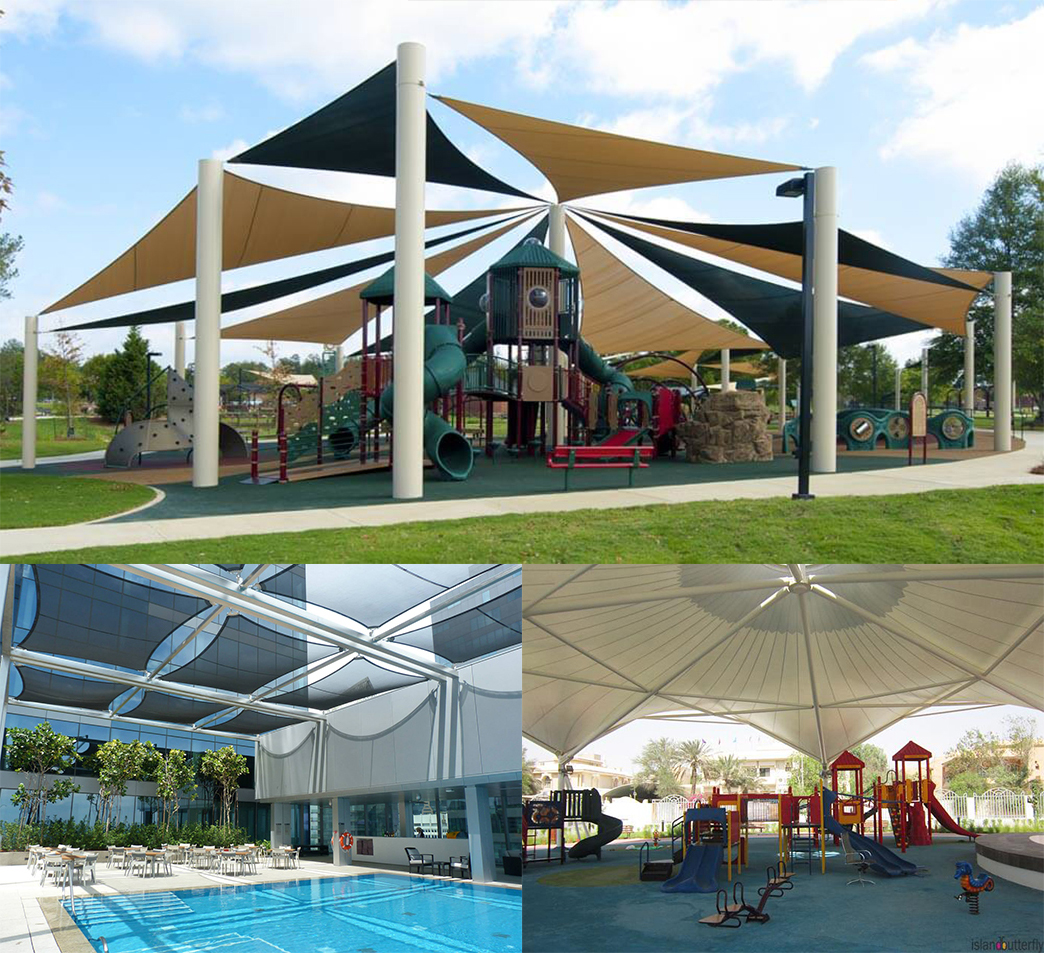

Play놀이공간
